5- ¿Cómo diseñar la instalación de agua?
Una vez hayas entendido las medidas y los tipos de rosca (hembra – macho) ya puedes diseñar el circuito de agua, es decir debes pensar donde vas a colocar el depósito de agua. Yo le tengo colocado a la vista, en la parte trasera izquierda de la furgoneta, agarrado con una slinga al ancaje original de carga de esa esquina. También cree una red para darle más seguridad ante frenazos y posibles accidentes inesperados.
Si ya tienes pensada la instalación de agua salta al siguiente párrafo, si no debes plantear con boli y papel de dónde a dónde vas a llevar el agua. Contando cuántas piezas de plástico van a ser necesarias para las esquinas. También las piezas de conexión con sus medidas y roscas o fijaciones.
Este croquis te puede ayudar:
En mi caso, tengo dos bombas sumergidas en el interior del depósito, una la del calentador de agua a gas, y la otra la del grifo de la cocina. Ambas bombas tienen conectada una válvula anti-retorno para que cuando funcione una, el agua no salga por la otra bomba. y ambas bombas se unen con una «y» para salir simplemente una manguera del depósito por un único racor (pieza de plástico que permite que atravieses con la manguera el depósito sin goteos ni perdidas de agua. la manguera de agua va desde el depósito, por detrás de los paneles de las paredes de DM, entre el aislante y los paneles.
Con una única manguera es suficiente para trasportar el agua hasta la cocina. Si vas a colocar una ducha, deberás colocar una llave de 3 vías, para desviar el agua hacia la ducha cuando necesites ducharte o hacia la cocina el resto del tiempo.
Cada vez que la manguera vaya a «pasar» por un ángulo de 90º o una esquina, deberemos cortar la manguera, y poner una «l» de plástico rígido para evitar que la manguera se doble y obstruya o deteriore.

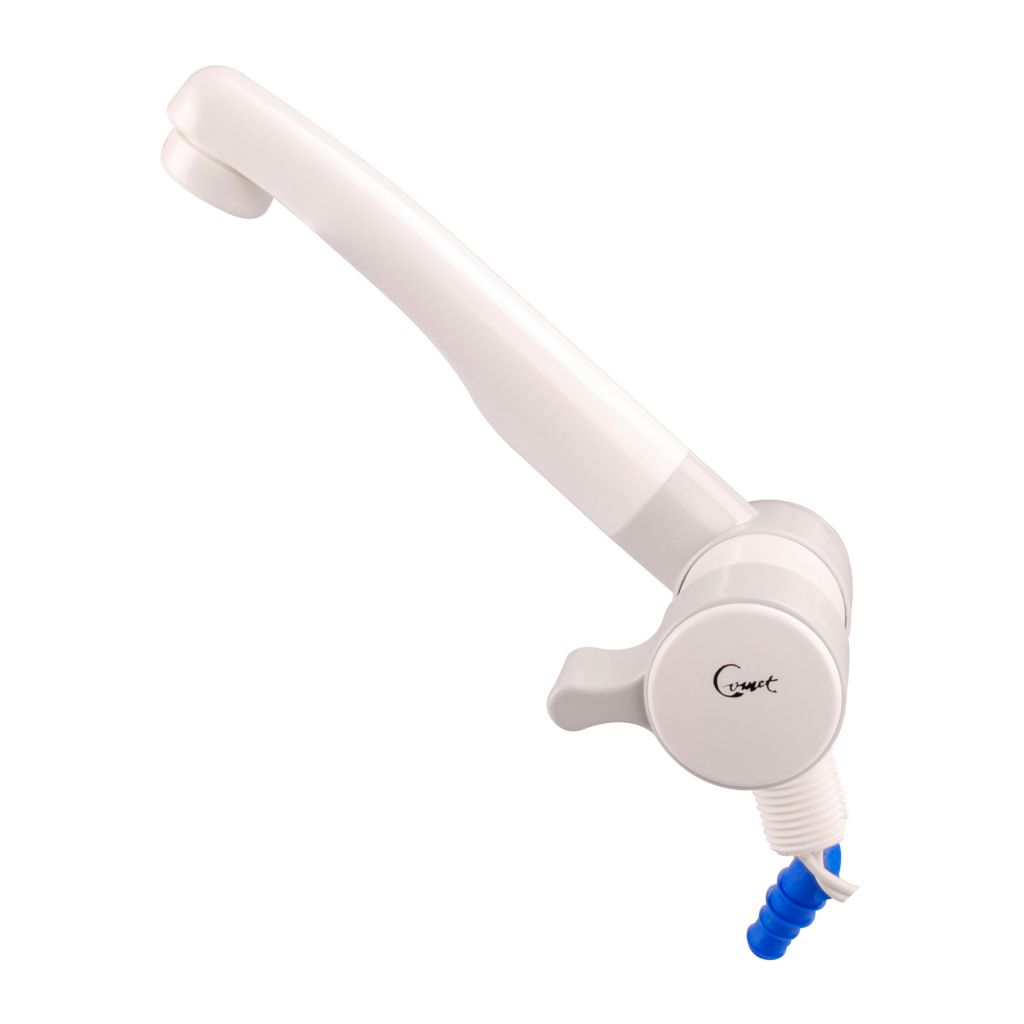

Finalmente en los extremos de la manguera colocaremos el grifo de la cocina y / o la alcachofa de la ducha.
Para conectar la manguera a la ducha necesitaremos un racor de la medida de la rosca de la ducha a la del tubo, es decir de 1/2 macho a conector de tubo de 10mm:
El resto de conexiones se hacen sin ninguna pieza, simplemente cortando la manguera y conectándola por el orificio a las piezas.
